考虑蓄电池荷电状态的光储系统能量管理控制策略

打开文本图片集

中图分类号：TM46 文献标志码：A

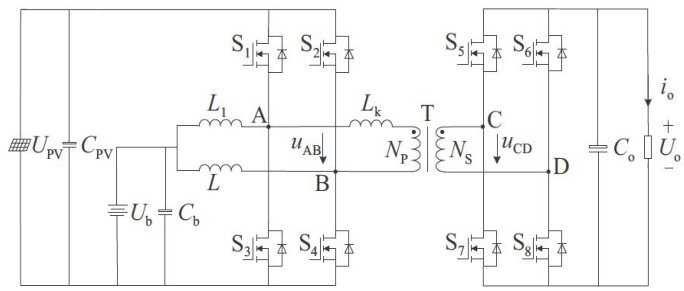

摘要：针对传统光储系统使用多个二端口变换器造成的体积和重量较大、光伏发电不稳定易使蓄电池过充过放等问题，提出一种考虑蓄电池荷电状态（SOC）的三端口变换器（TPC）能量管理控制策略，并深人研究变换器的原理特性、6种供电模式及其平滑切换机理。该三端口变换器是由双Buck/Bost与双有源桥（DAB）通过桥臂复用集成构成，该能量管理控制策略采用基于最小值选取的脉宽 + 移相调制，根据蓄电池荷电状态动态调整其充放电参考值，解决蓄电池的过充与过放问题，实现系统不同供电模式间的平滑切换;分析变换器的4种电压模态及其边界条件，并推导出输出功率与移相角、占空比的关系。（剩余14083字）
