冰-水耦合作用下流冰对明渠的撞击破坏响应分析

打开文本图片集

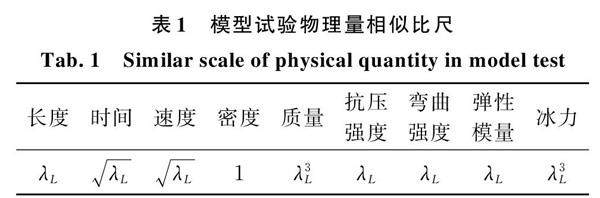

摘要 为研究水介质中流冰对输水明渠的撞击影响，基于流固耦合的计算方法，运用LS⁃DYNA软件对水介质中流冰与明渠的撞击过程进行非线性有限元仿真，并通过几何比尺为1∶10进行模型试验验证。以流冰与明渠碰撞角度、流冰厚度、明渠衬砌混凝土强度等级为变量，探究其对流冰碰撞输水明渠的影响规律。结果表明：碰撞角度为90°工况下的明渠衬砌撞击区的最大等效应力与X方向最大位移分别是38.66°，45°，63.43°工况平均峰值的3.01倍和4.19倍，且90°工况下明渠衬砌撞击区发生了约为5.72×10-6 m的损伤变形，而38.66°，45°，63.43°工况下的损伤变形约0～4.78×10-7 m，表明倾斜的坡面可以有效减小流冰对明渠撞击区的撞击力、位移及损伤变形；流冰厚度对明渠衬砌撞击的最大等效应力与X方向最大位移呈现出近似的线性关系；流冰对明渠衬砌撞击的最大等效应力与X方向最大位移随着混凝土强度等级的增大而逐渐减小，两者呈现出近似的线性关系。（剩余14816字）
