B10白铜晶界特征分布对耐腐蚀性能的影响

打开文本图片集

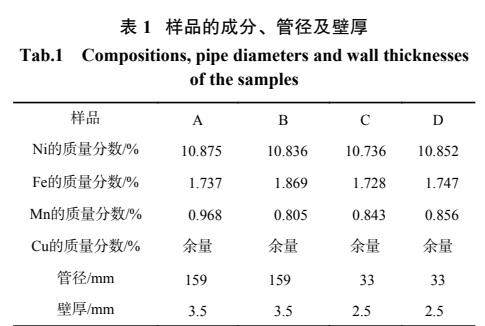

摘要：B10 白铜（Cu-Ni 合金）管材作为一种船舶常用的管道用材料，耐腐蚀性一直是困扰其被广泛应用的一大原因。以 4 种不同的 B10 白铜管材为试验样品，采用电子背散射衍射及电化学腐蚀试验研究了 B10 白铜晶界特征分布及其对腐蚀性能的影响。结果表明：低重位点阵 （coincidencesite lattice，CSL） 晶界比例越高，其耐腐蚀性能越强，特别是低 CSL Ʃ3n（n=1， 2， 3） 晶界的大量存在，降低了普通晶界的网络连通性，阻碍了腐蚀沿晶界的扩展，提高了 B10 白铜对海水的耐腐蚀性。（剩余7943字）
