热处理工艺对铜合金性能的影响

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

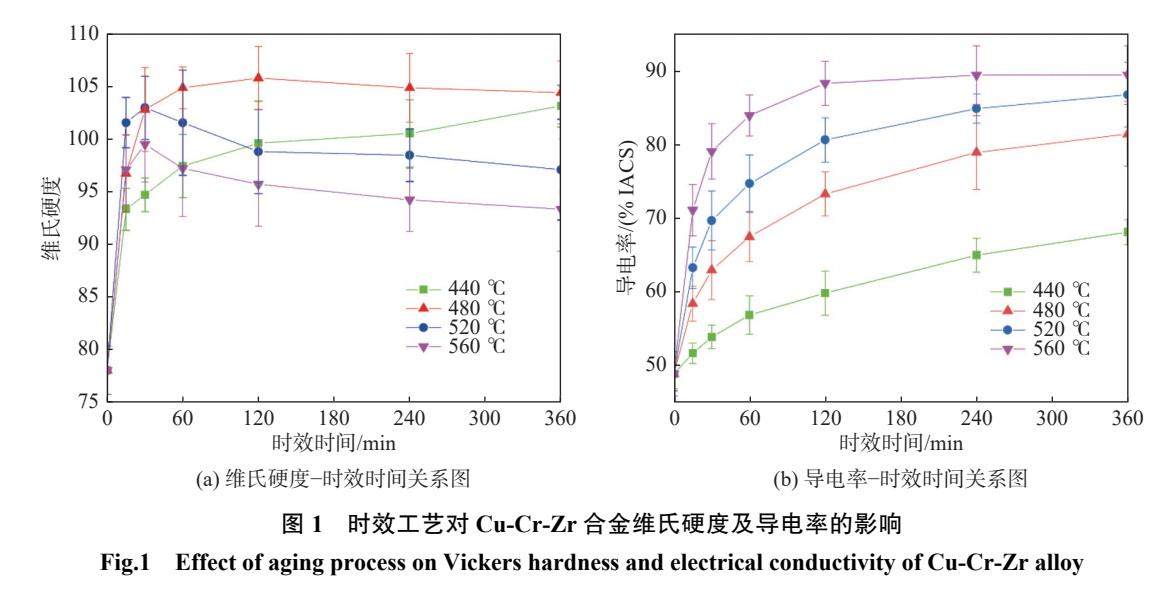

摘要：Cu-Cr-Zr 合金由于兼具良好的力学、导热、导电性能，在航天、核工业、电器、电线等领域应用广泛。加工工艺对合金的综合性能影响显著，尤其是热处理工艺和冷变形工艺。因此，探究了热处理工艺 （时效温度：440～560 ℃；时效时间：0～360 min）、冷轧工艺 （变形量：40%，60%，80%） 对 Cu-Cr-Zr 合金的维氏硬度和导电率的影响。（剩余11015字）

试读结束

目录
monitor
