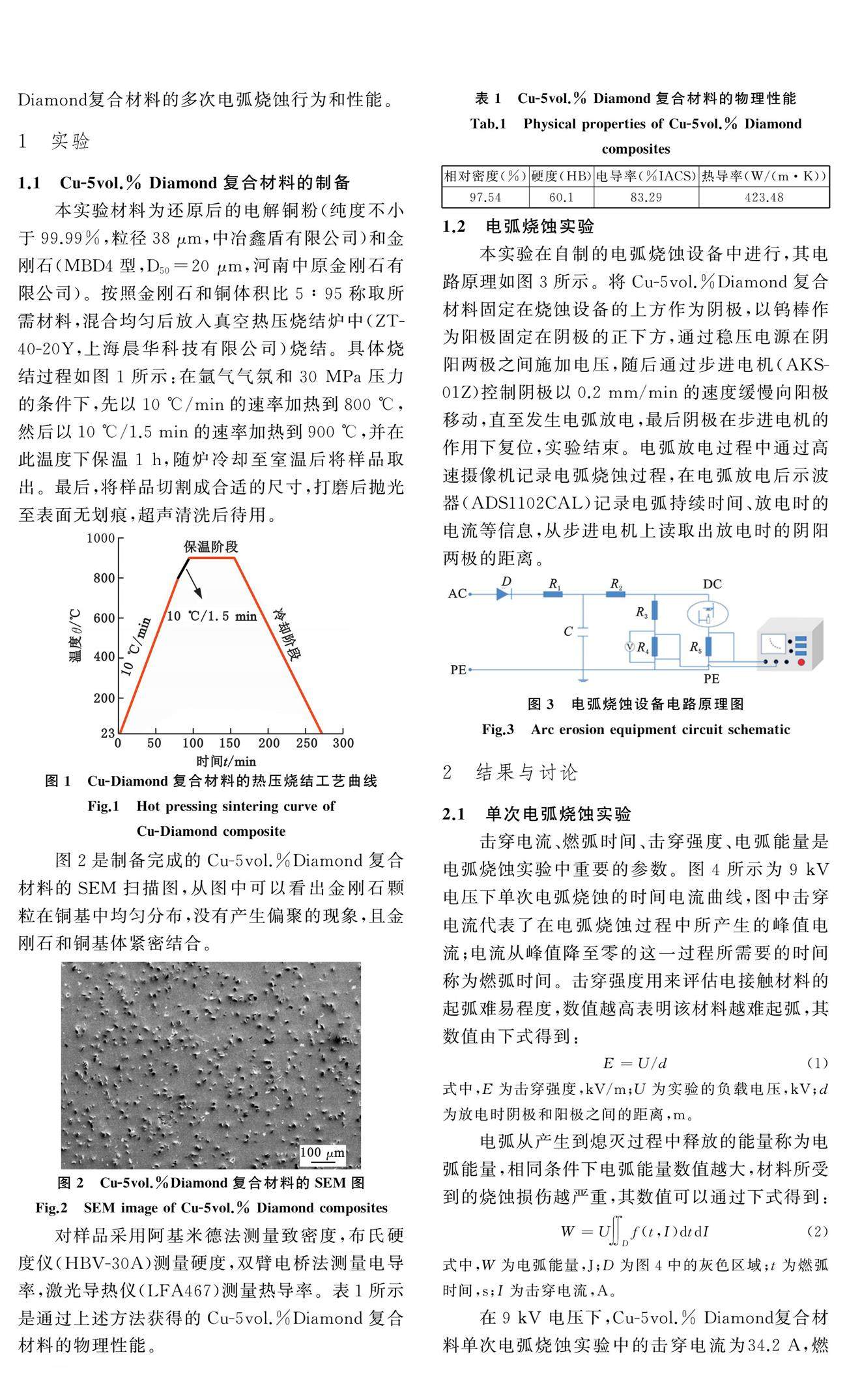

Cu-Diamond复合材料的多次电弧烧蚀性能研究

打开文本图片集

摘要：采用真空热压烧结法制得金刚石分布均匀，且与铜基结合良好的Cu-Diamond复合材料（金刚石体积分数为5%）。在空气气氛中对Cu-5vol.%Diamond复合材料进行多次电弧烧蚀，通过场发射扫描电子显微镜（SEM）和三维激光共聚焦显微镜（3D LSCM）对烧蚀表面进行观察分析，利用能谱仪（EDS）和X射线光电子能谱仪（XPS）对烧蚀后的成分进行分析，结果表明，经过100次9 kV高电压电弧烧蚀后，复合材料烧蚀区域中的铜基体出现熔化和溅射，并被氧化成了CuO和Cu2O，同时金刚石颗粒较大幅度提高了该复合材料的抗电弧烧蚀能力。（剩余11017字）
