Al7.8Co20.6Cr12.2Fe11.5Ni40.7Ti7.2高熵超合金的摩擦磨损行为研究

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

摘要：

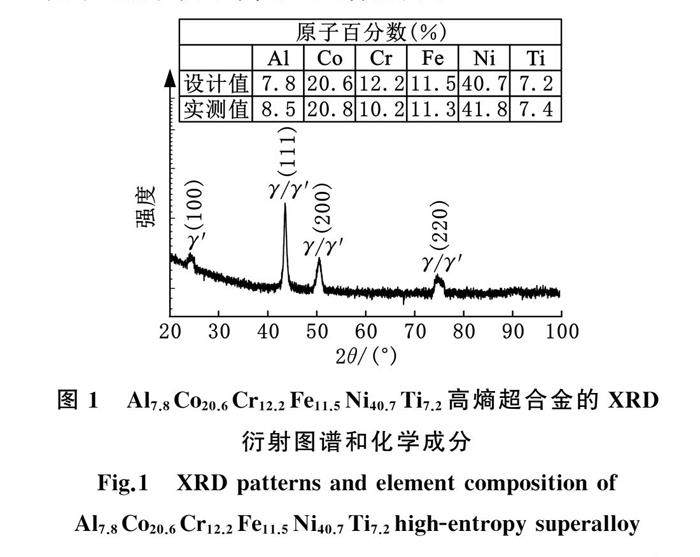

使用真空非自耗电弧熔炼技术制备了Al7.8Co20.6Cr12.2Fe11.5Ni40.7Ti7.2高熵超合金，表征了该合金的显微结构和力学性能，考察了该合金在硝酸介质和高温环境中的摩擦磨损性能。结果表明：该高熵超合金的显微组织以树枝晶为主，其维氏硬度、屈服强度、抗压强度和断裂韧性分别为422±8 HV0.2、991±32 MPa、2121±197 MPa和49.5±0.1 MPa·m0.5。（剩余11400字）

试读结束

目录
monitor
客服机器人
