铣削对SLM增材TC4钛合金表面完整性和疲劳性能的影响

  • 打印
  • 收藏
收藏成功
微博 QQ空间 微信


打开文本图片集

摘要：

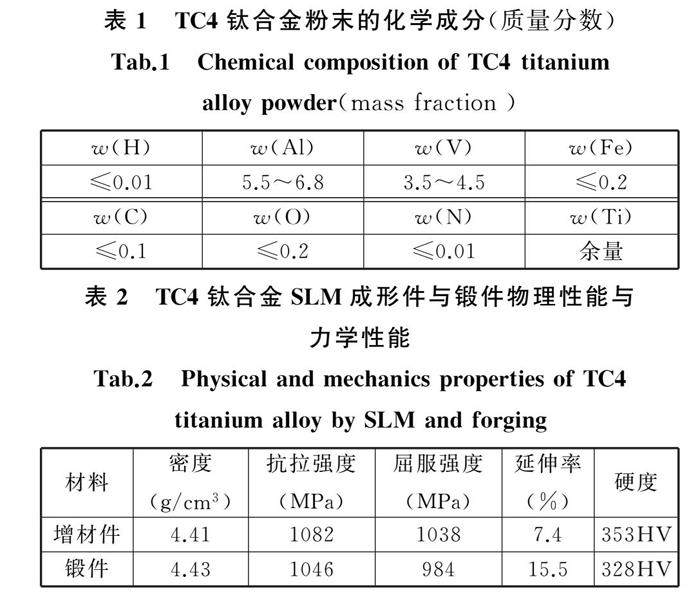

针对激光选区熔化（SLM）成形TC4钛合金表面质量差和疲劳性能低等问题，采用三点弯曲疲劳试验测试了铣削前后增材件的疲劳性能，研究了铣削工艺对增材件表面完整性和疲劳性能的影响规律。结果表明，增材件经过铣削加工后，表面粗糙度Ra由12.57 μm降至0.32 μm；表面硬度由353.0HV提高至434.3HV；疲劳寿命由48 272周次提高至155 463周次，疲劳源萌生位置由表面及次表面转移至内部，疲劳断裂模式由准解理断裂过渡到韧性断裂。（剩余17049字）

试读结束

目录
monitor
客服机器人
